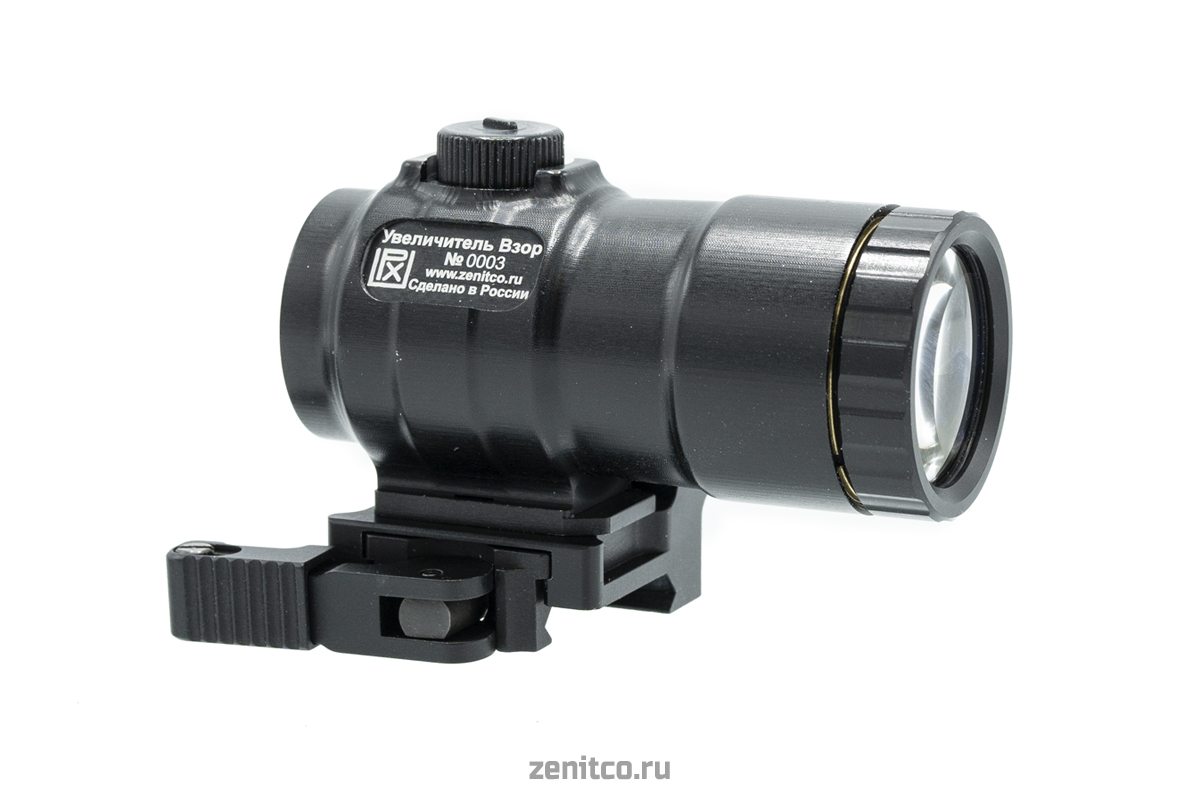

Увеличитель «Взор» Зенит
Монокуляр-увеличитель с кратностью 3,5х.Позволяет целиться и вести наблюдение на увеличенной дистанции.
Совместим со всеми коллиматорными прицелами серии «Взор».
Общие сведения
Увеличитель «Взор» (далее по тексту - изделие) – монокуляр-увеличитель с кратностью 3,5х. Может быть совместим с любыми коллиматорными прицелами серии «Взор». Позволяет целиться и вести наблюдение на увеличенной дистанции. Изделие также можно использовать как монокуляр для наблюдения при удержании в руке.
Изделие устанавливается на различные типы стрелкового (охотничьего) оружия на планку Пикатинни при помощи быстросъёмного крепления.
Технические характеристики
|
Оптические
|
Увеличение
|
(3,5 ± 0,15) х
|
|
Выходной зрачок
|
(7,6 ± 0,2) мм.
|
|
Удаление вых. зрачка
|
(70 ± 10) мм.
|
|
Поле зрения
|
(12 ± 2) м. на дистанции 100 м.
|
|
Подстройка диоптрий
|
в диапазоне +/-3 диоптр
|
|
Светопропускание
|
не менее 75 %
|
|
Материал линз
|
оптическое стекло
|
|
Устойчивость к внешним воздействиям
|
Температура хранения
|
- 40 °С - 70 °C
|
|
Рабочая температура
|
- 30 °С - 60 °C
|
|
Влагозащита
|
IP67
|
|
Концентрация азота
|
не менее 99%
|
|
Механические
|
Материал корпуса
|
Сплав алюминия Д16Т
|
|
Габаритные размеры (мм) без крепления
|
не более (87 х 45 х 48) мм
|
|
Масса (г) без крепления
|
не более 200 г.
|
|
Крепление
|
Быстросъёмное для планки Пикатинни
|

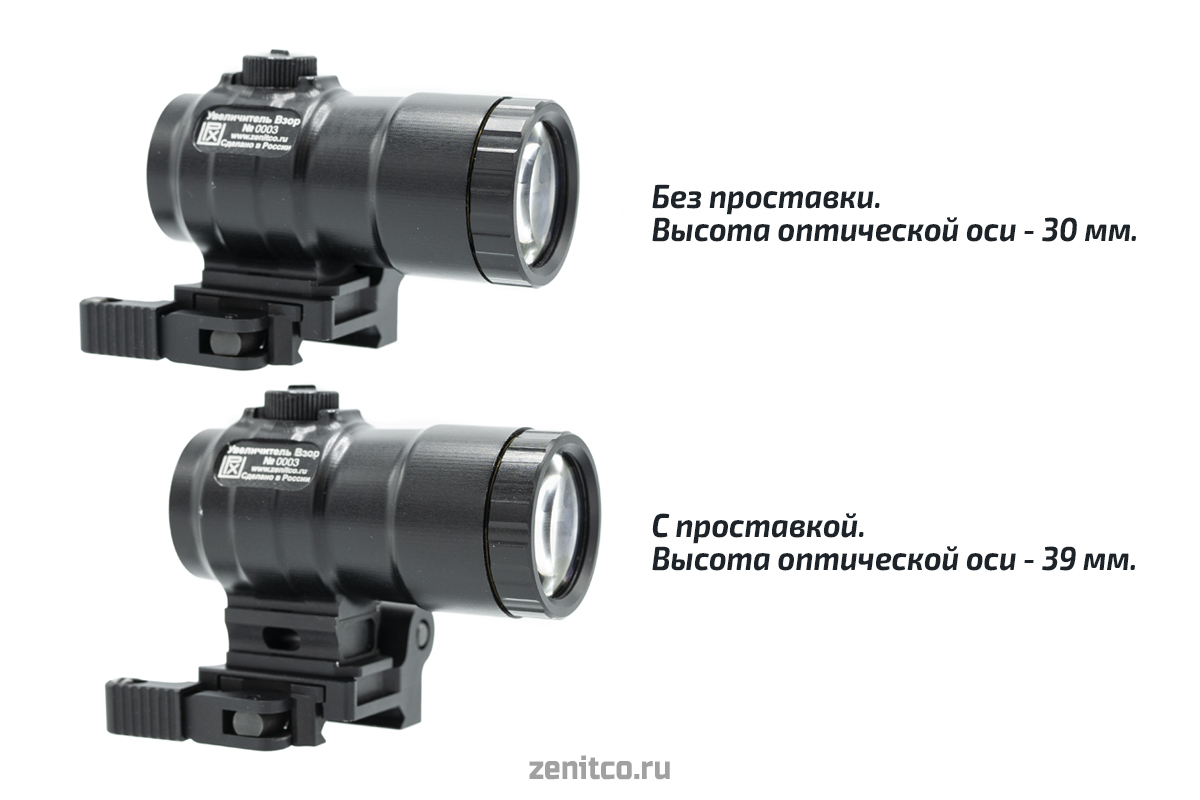

Высота оптической оси
В зависимости от того, используете Вы проставку или нет в различных конфигурациях высота оптической оси увеличителя может составлять: 30 мм. (без проставки) и 39 мм. (с проставкой).
Увеличитель «Взор» может быть совместим со всеми коллиматорными прицелами серии «Взор». С некоторыми – в их базовой комплектации. С некоторыми – при помощи дополнительных проставок. В таблице приводим сборки каждого из коллиматоров для установки на высоту 30 мм. и 39 мм:
|
Коллиматорный прицел серии «Взор»:
|
30 мм.
|
39 мм.
|
|
«Взор-1» (-1В)
|
Платформа ПБ-1 + проставка ПВ-30 (входят в комплект коллиматора)
|
Платформа ПБ-1 + проставка ПВ-39 (входят в комплект коллиматора)
|
|
«Взор-2»
|
-
|
В базовой комплектации (крепление встроено в коллиматор)
|
|
«Взор-3» (-3Т, -3ТК)
|
Платформа ПБ-1+ проставка ПВ-30 (платформа входит в комплект коллиматора, проставка продаётся отдельно)
|
Платформа ПБ-1 + проставка ПВ-39(платформа входит в комплект коллиматора, проставка продаётся отдельно)
|
|
«Взор-4»
|
-
|
В базовой комплектации (крепление встроено в коллиматор)
|
|
«Взор-5» (-5Т, -5ТК»)
|
Платформа ПБ-3 (входит в комплект коллиматора)
|
Платформа ПБ-3 + проставка «Взор-5» (платформа входит в комплект коллиматора, проставка продаётся отдельно)
|

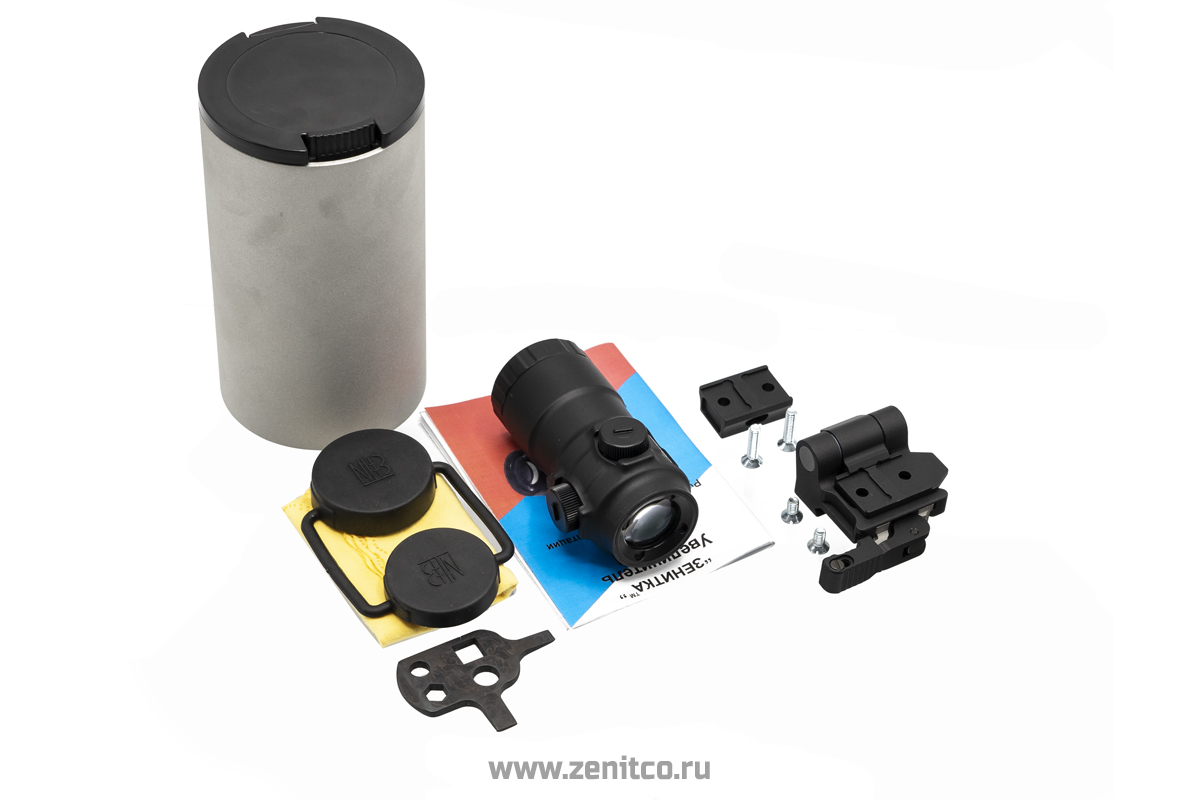

Комплектность поставки
| Увеличитель |
1 шт |
| Быстросъёмная платформа |
1 шт |
| Проставка |
1 шт |
| Винты короткие |
2 шт |
| Винты длинные |
2 шт |
| Отвёртка |
1 шт |
| Защитные крышки для линз |
1 шт |
| Салфетка для протирания оптики |
1 шт |
| Руководство по эксплуатации |
1 шт |
| Упаковка – металлический цилиндр |
1 шт |
Подробную информацию об Увеличителе «Взор» , инструкцию по установке, меры предосторожности и тд. смотреть в руководстве по эксплуатации.Изготовитель гарантирует соответствие изделия ТУ, безотказную работу изделия в течение 12 месяцев с момента продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации.
Производитель не несёт ответственности за случайные, производные или особые ущербы, возникшие в связи с неправильной эксплуатацией изделия. Гарантия становится недействительной в случае неправильного использования, модификации, небрежного обращения или разборки изделия. На изделия, имеющие механические повреждения, предприятие-изготовитель претензий не принимает.
Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
